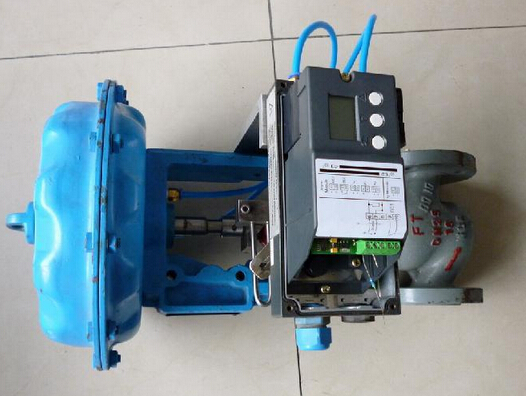

電氣閥門定位器的檢修調校過程介紹，閥門定位器，按結構分氣動閥門定位器、電氣閥門定位器及智能閥門定位器，是調節閥的主要附件，通常與氣動調節閥配套使用，它接受調節器的輸出信號，然后以它的輸出信號去控制氣動調節閥，當調節閥動作后，閥桿的位移又通過機械裝置反饋到閥門定位器，閥位狀況通過電信號傳給上位系統。
電氣閥門定位器的檢修調校過程：
4．1．1聯系化工人員用手輪控制P4閥的開度，維持系統穩定。
4．1．2 摘除定位器和膜頭之間的輸出接頭（因手輪機構僅能限制一個特定方向的行程，不能同時限制兩個方向的行程），以免檢修定位器時輸出增大，造成P4閥開度增大，使手輪無法正?？刂?，造成系統波動。
4．1．3 修復或更換定俠器。確保電器部分完好，量程參照閥門行程應作用相應調整。然后將零點調整螺釘調至最低，即保證接好電器部分后，定位器無輸出。
4．1．4 通知總控室閥門輸出信號調至目前閥門開度對應的信號，然后接好定位器與膜頭之間的輸出接頭及接線部分。此時慢慢調整定位器調零旋鈕，使輸出壓力逐漸升高，同時，另一只手握住手輪向閥門開度方向微微用力，直至手輪有輕松感（即手輪有輕松感（即手輪已脫離，膜頭壓力已代替了手輪），停止調整旋轉，這時即可通知總控制室實現微機操作，然后將手輪旋至自由位置。最后一步之所以這么做是有道理可循的。
我們曾嘗試在摘除定位器輸出接頭后，通過堵住輸出接頭，根據定位器輸出壓力表壓力來確定閥門動格位置，結果當然行不通。定位器下個顯著特點：送一個開度信號，若閥門不到位，定位器輸出將繼續增大，直至推動閥門或輸出壓力至氣源壓力，反這亦然。其實，也就是通過反饋機構的作用，以達到力的平衡，最終保證閥門開度與總控室操作閥位信號一一對應。同理，閥門不動的情況下，送一個開度增大（或減?。┑男盘?，定位器輸出將增至氣源壓力（或減至無輸出壓力）除非隨著信號變化使反饋桿移至相應開度，這顯然難以操作。正確的方法是：根據當前閥門開度送相應信號，通過將調零旋鈕從最小逐漸增至膜頭的推力，最終代替手輪，使反饋信號與輸入信號達到平衡，從而實現從手輪操作向自動操作的無擾支切換。
